2026年03月30日③ バスバーの電流容量の考え方
電流容量とは？

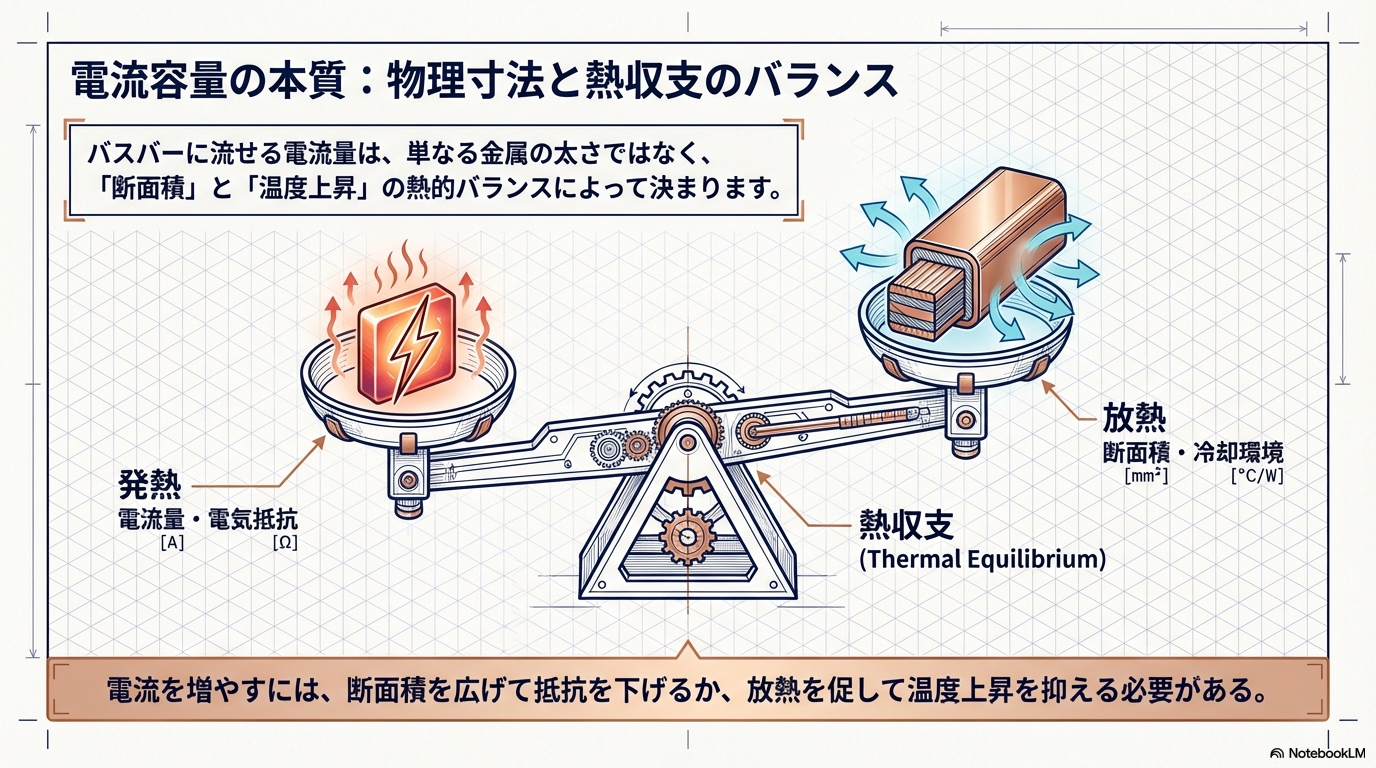

バスバーに流せる電流量は「断面積」と「温度上昇」で決まります。
■ 基本の考え方
電流容量はおおよそ以下で決まります：- 材料（銅 or アルミ）
- 断面積（厚み × 幅）
- 許容温度上昇
- 冷却条件
■ 目安（銅）
・1mm²あたり 約3〜5A（自然空冷）例：
厚み3mm × 幅20mm
→ 断面積60mm²
→ 約180〜300A

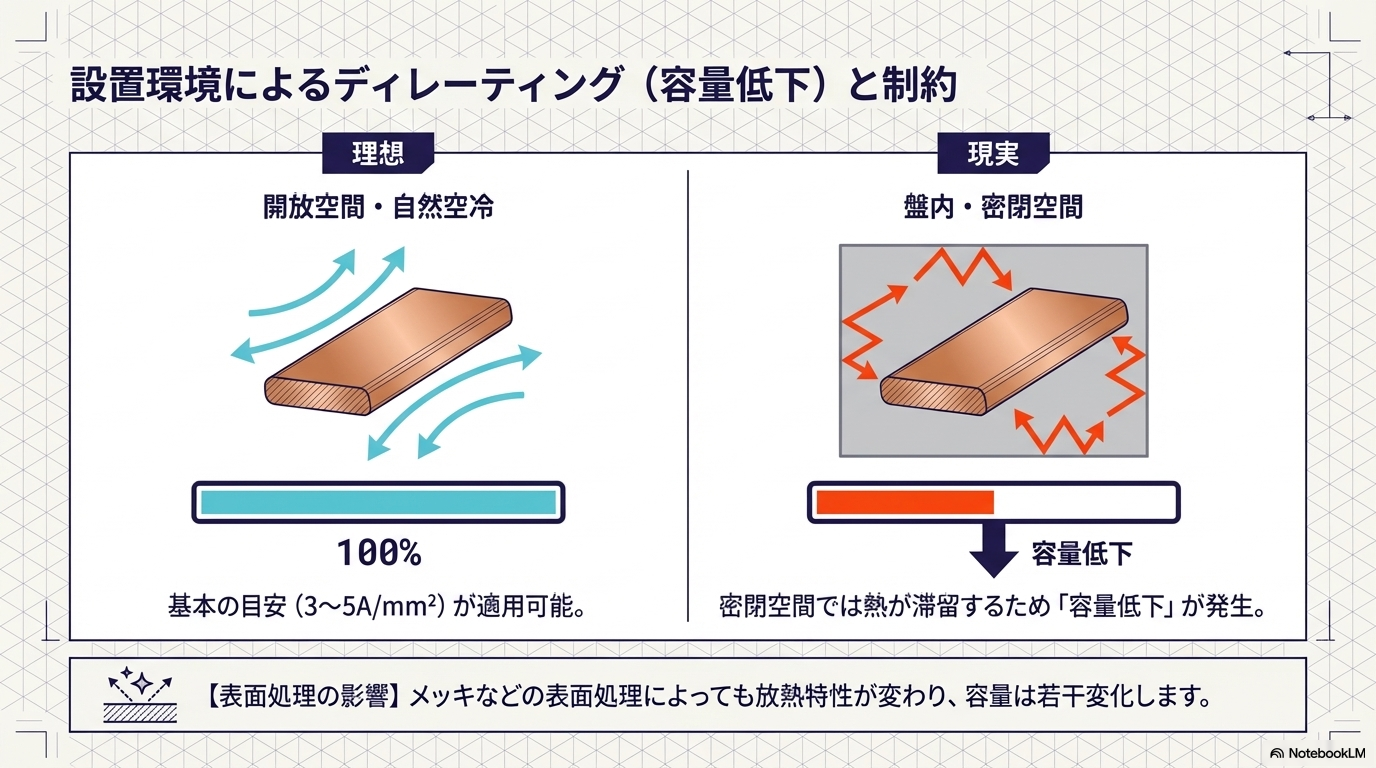

■ 注意点
- 密閉空間では容量低下
- 表面処理で若干変化
- 温度上昇設計が重要
👉 用途に応じた材料選定もお気軽にご相談ください。
